VMC Zündung 19mm Konus Vespa 50 12 Volt

168,00

Zündung VMC 19mm Vespa 50

Vorrätig

Beschreibung

VMC Zündung 19mm Konus Vespa 50 12 Volt

12 Volt Zündung für die Vespa 50 N L R S Special PK und Primavera Et3.

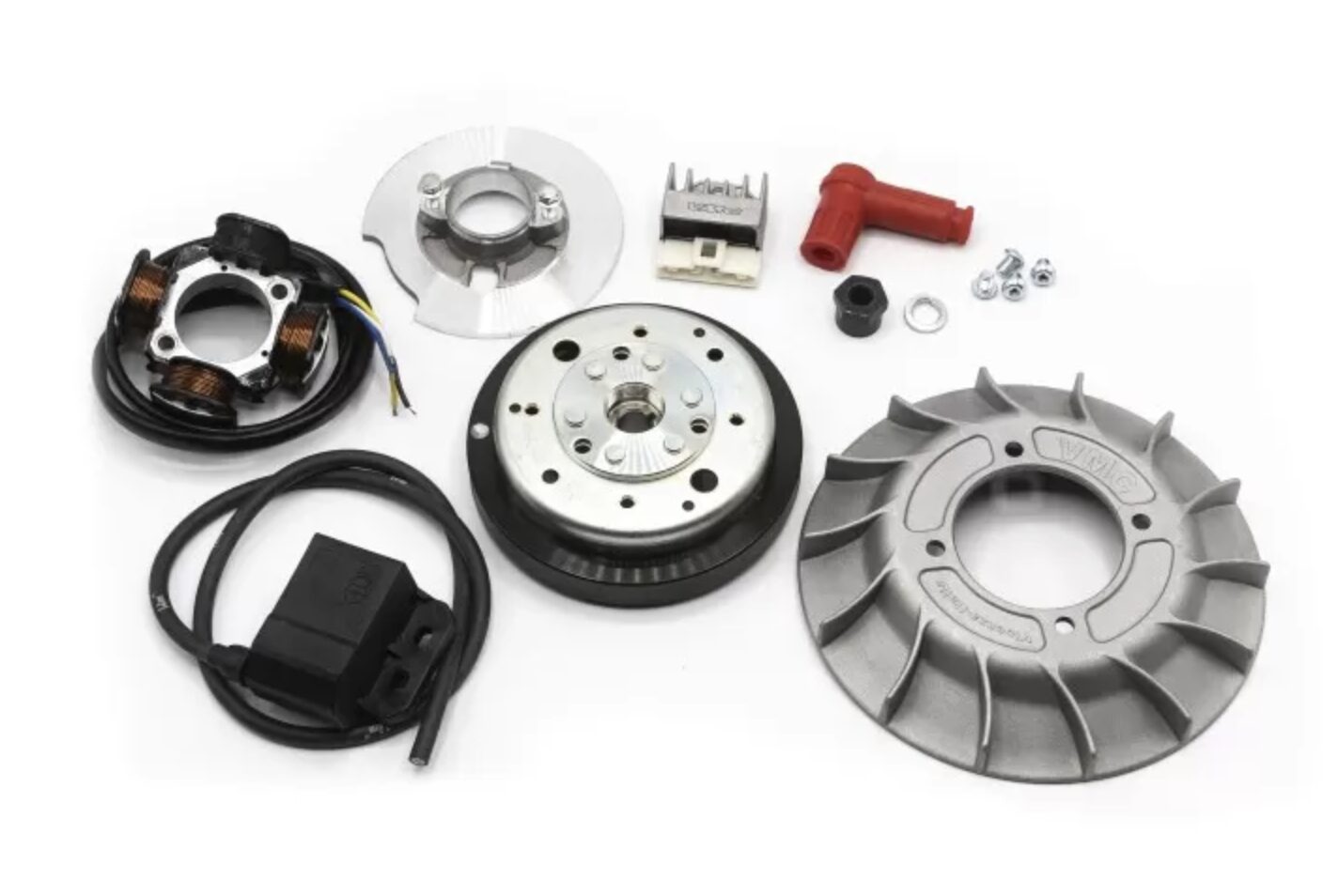

Für Motoren bis 9000 U/Min geeignet. Komplettes Set mit allem was man braucht. Spule, Alu-Lüfterrad, Spannungsregler und CDI. Gesamtgewicht Schwungrad und Lüfter 1,5 KG

Variable Zündverstellung von 8 Grad

Kann mit dem normalen 6 Volt Kabelsatz betrieben werden. Die Hupe/Schnarre kann auch noch verwendet werden. Besser wäre natürlich aber eine 12 Volt Hupe die kann dann auch dauerebelastet werden.

Passenden Polradabzieher gleich mitbestellen!

Anleitung VMC Zündung:

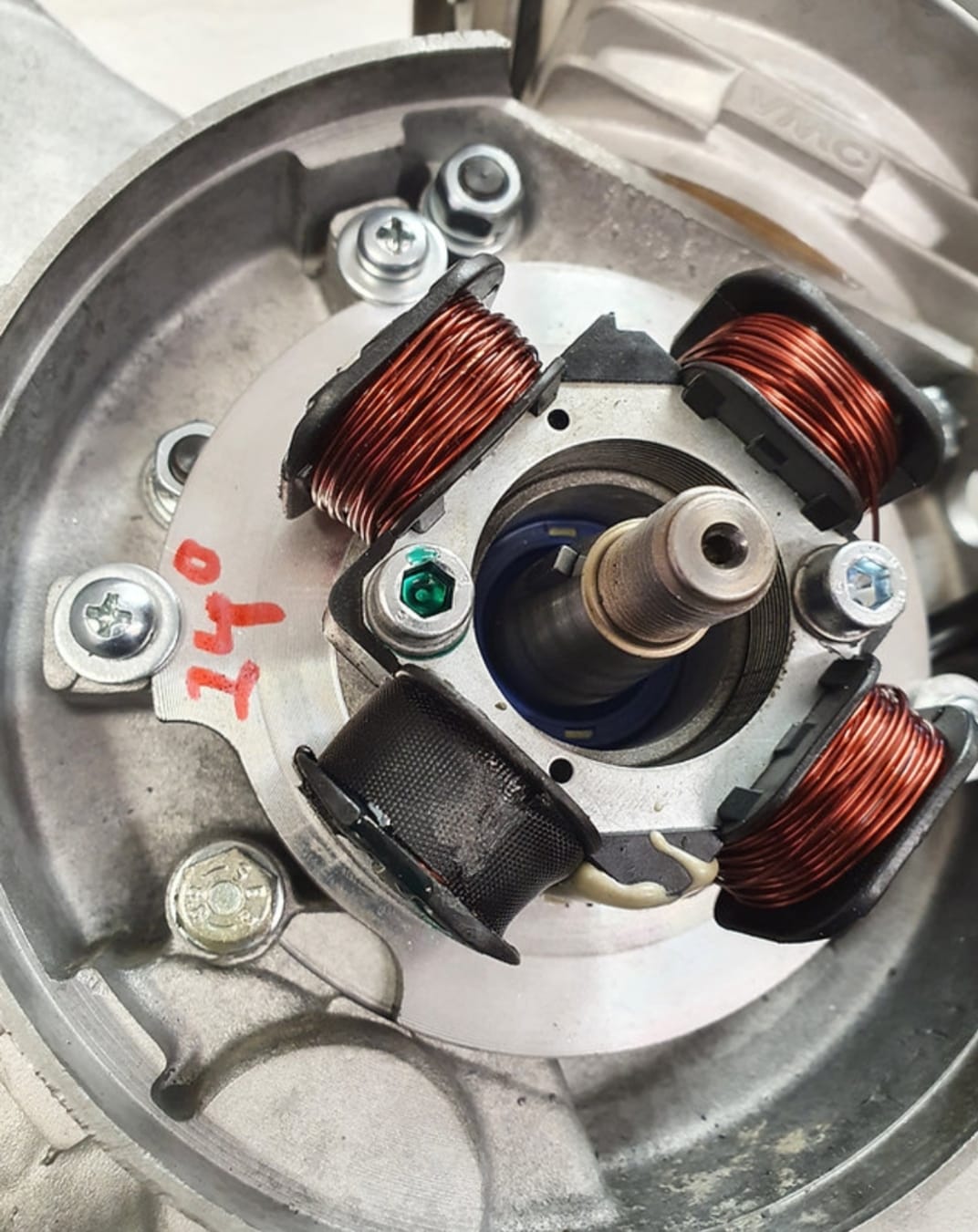

• Verbinden Sie das blau-schwarze Kabel der Zündgrundplatte mit dem weiblichen Flachstecker mit dem kleineren Pin der Zündspule und brücken Sie beide mit Minus/Masse des Rahmens/Bordnetzes und mit dem Masse-Eingang des Spannungsreglers (zweiter Pin von links am Spannungsregler).
• Verbinden Sie das rot-schwarze Kabel der Zündgrundplatte mit dem weiblichen Flachstecker mit dem größeren Pin der Spule und brücken Sie es mit dem Abschaltkabel (Killschalter) des Bordnetzes.
• Verbinden Sie das gelbe Kabel der Zündgrundplatte mit dem Kabel des Bordnetzes und mit dem ersten Pin von links am Spannungsregler.
• Isolieren Sie das weiße Kabel, wenn es nicht zur Versorgung einer möglichen Batterie verwendet wird.

Pinbelegung Spannungsregler:
• 1° Pin gelb
• 2° Pin schwarz Masse
• 3° Pin weiß Batterie, Blinker oder USB
• 4° Pin rot Plus

Passend für:

  • Vespa 50 L (V5A1T)
  • Vespa 50 N (V5A1T)
  • Vespa 50 (V5A1T, 1963)
  • Vespa 50 S (V5A1T, 1964)
  • Vespa 50 Special (V5A2T)
  • Vespa 50 Special Elestart (V5A3T)
  • Vespa 50 Special (V5B1T)
  • Vespa 50 Special Elestart (V5B2T)
  • Vespa 50 Special (V5B3T)
  • Vespa 50 Special Elestart (V5B4T)
  • Vespa 50 Sprinter (V5SS2T, -1975)
  • Vespa 50 SR (V5SS2T, 1975-)
  • Vespa 90 (V9A1T)
  • Vespa 90 Super Sprint (V9SS1T, SS90)
  • Vespa 125 Nuova (VMA1T)
  • Vespa 125 Primavera (VMA2T)
  • Vespa 125 ET3 (VMB1T)
  • Vespa 50 N Special (V5A1T 887656-)
  • Vespa 50 N Special (V5B3T 97625-)
  • Vespa 50 S (V5SA1T 69602-)
  • Vespa 90 (V9A1T 141544-)
  • Vespa 50 (V5A1T)
  • Vespa 50 (V5SA1T)
  • Vespa 50 (V5SS1T)
  • Vespa 90 (V9A1T)
  • Vespa 125 Nuova (VMA1T)
